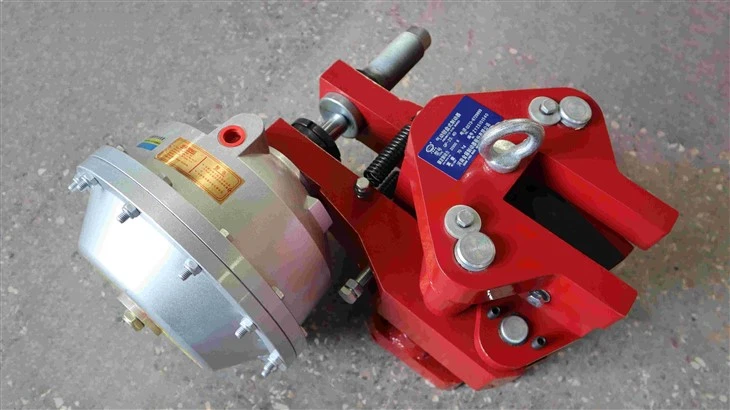

ترمزهای دیسکی کالیپر پنوماتیک صنعتی









ترمزهای دیسکی کالیپر پنوماتیک صنعتی مدل اهمیت

به عنوان مثال:

کیسه‌های هوای نوع QP12.7 و{1}A انتخاب شده‌اند. شش فنر وجود دارد. کیسه هوا در سمت چپ نصب می‌شود که می‌توان آن را به عنوان QP12.7-A-6 سمت چپ نوشت.

کیسه هوا QP12.7A و نوع B انتخاب شده اند، با نمایشگر مکانیکی رهاسازی ترمز. کیسه هوا در سمت راست نصب شده است که می تواند به صورت QPL12.7A-B-E1 سمت راست نوشته شود.



طرح کلیپر پنوماتیک دیسکی ترمزهای صنعتی و ابعاد نصب



اطلاعات فنی ترمزهای دیسکی کالیپر پنوماتیک صنعتی نوع QP12.7

نوع ترمز	نیروی ترمز نامی (N) (هشت فنر)	شعاع موثر دیسک ترمز	گشتاور ترمز نامی	ظرفیت گاز کار	ظرفیت کل گاز	وزن (کیلوگرم)
QP12.7-A	6400	شعاع دیسک ترمز-0.03	توان نامی × شعاع موثر	273	553	24
QP12.7-B	4800			140	293	20
توجه: اندازه نوع و ساختار خاص باید حفظ شود.



 اطلاعات فنی ترمزهای دیسکی کالیپر پنوماتیک صنعتی نوع CQP12.7

نوع ترمز	نیروی ترمز نامی (N) (هشت فنر)	شعاع موثر دیسک ترمز	گشتاور ترمز نامی	ظرفیت گاز کار	ظرفیت کل گاز	وزن (کیلوگرم)
CQP12.7-A	1788× فشار کاری	شعاع دیسک ترمز-0.03	توان نامی × شعاع موثر	273	553	23
CQP12.7-B	1055× فشار کاری			140	293	19
توجه: اندازه نوع و ساختار خاص باید حفظ شود
محاسبه گشتاور دینامیکی: M=F × [شعاع دیسک (در متر) - 0.03] نیوتن متر
اخطار: در مورد لنت ترمز جدید، نیروی ترمز و گشتاور ذکر شده در جدول بالا تنها پس از آسیاب کردن چاه آستر روی دیسک ترمز (میزان چسبندگی بیش از 30%) قابل دستیابی است.



طرح کلی و ابعاد نصب



اطلاعات فنی نوع QP30(25.4) ترمزهای دیسکی کالیپر پنوماتیک صنعتی

نوع ترمز	E	نیروی ترمز نامی (N) (12 فنر)	شعاع موثر دیسک ترمز	گشتاور ترمز نامی	ظرفیت گاز کار	ظرفیت کل گاز	وزن (کیلوگرم)
QP30-D	30	32800	شعاع دیسک ترمز-0.065	توان نامی × شعاع موثر	1400	3000	70
QP25.4-D	25.4



اطلاعات فنی CQP30(25.4) نوع ترمزهای دیسکی کالیپر پنوماتیک صنعتی

نوع ترمز	E	نیروی ترمز نامی (N) (12 فنر)	شعاع موثر دیسک ترمز	گشتاور ترمز نامی	ظرفیت گاز کار	ظرفیت کل گاز	وزن (کیلوگرم)
CQP30-D	30	6097× فشار کاری	شعاع دیسک ترمز-0.065	توان نامی × شعاع موثر	1400	3000	68
CQP25.4-D	25.4
محاسبه گشتاور دینامیکی: M=F × [شعاع دیسک (در متر) - 0.065] نیوتن متر
اخطار: در مورد لنت ترمز جدید، نیروی ترمز و گشتاور ذکر شده در جدول بالا تنها پس از آسیاب کردن چاه آستر روی دیسک ترمز (میزان چسبندگی بیش از 30%) قابل دستیابی است.
نکات: حداکثر قطر توپی کوپلینگ







---

---

---
